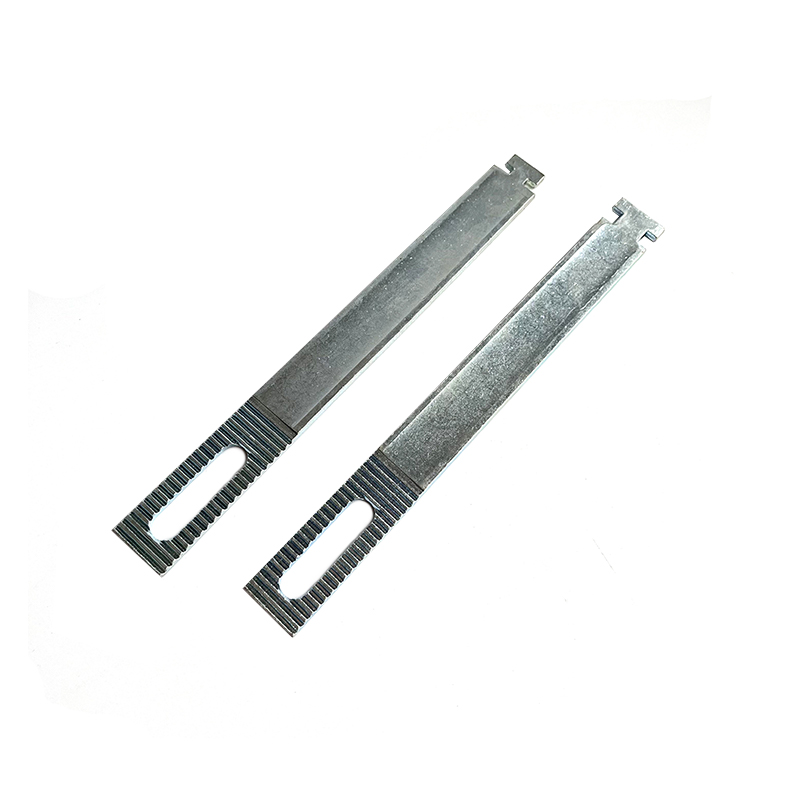

Wall Tie na Ginamit Para sa Anchor Channel

Ang mga kurbatang pader ay idinisenyo upang ikonekta ang anchor channel sa masonry o kongkretong pader, na nagbibigay ng secure na attachment point. Tumutulong sila na ipamahagi ang mga load at pwersa nang pantay-pantay, tinitiyak ang katatagan at integridad ng sistema ng anchor channel. Materyal: Ang mga tali sa dingding para sa mga anchor channel ay karaniwang gawa sa mga materyales na lumalaban sa kaagnasan gaya ng hindi kinakalawang na asero o galvanized na bakal. Ang mga materyales na ito ay nag-aalok ng tibay at proteksyon laban sa kalawang at kaagnasan, na mahalaga para sa pangmatagalang pagganap sa mga aplikasyon ng konstruksiyon. Disenyo: Ang mga wall ties para sa mga anchor channel ay may iba't ibang disenyo upang umangkop sa iba't ibang pangangailangan. Maaaring binubuo ang mga ito ng isang mahabang istraktura na tulad ng baras na may mga sinulid sa isang dulo upang kumonekta sa anchor channel at isang plato o iba pang mga mekanismo sa kabilang dulo upang ma-secure ang pagkakatali sa pagmamason o konkretong pader. Maaaring mag-iba ang disenyo depende sa partikular na sistema ng anchor channel at mga kinakailangan sa pag-install. Pag-install: Ang pag-install ng mga wall ties para sa mga anchor channel ay kinabibilangan ng pagpasok ng sinulid na dulo ng tie sa anchor channel at pag-secure nito sa lugar. Ang kabilang dulo ng kurbata ay naka-embed o nakakabit sa masonry o kongkretong pader gamit ang naaangkop na mga pamamaraan, tulad ng mga mechanical fastener o epoxy adhesive, depende sa partikular na aplikasyon at mga kinakailangan sa pagkarga. Load Capacity: Ang load capacity ng wall ties para sa anchor channels ay depende sa iba't ibang salik, kabilang ang laki, materyal, at disenyo ng tie, pati na rin ang lakas ng masonry o concrete wall. Mahalagang sundin ang mga rekomendasyon at detalye ng tagagawa tungkol sa mga kapasidad ng pagkarga at mga alituntunin sa pag-install upang matiyak ang wastong pagganap at kaligtasan ng sistema ng anchor channel. Pagsunod: Kapag pumipili at nag-i-install ng mga tali sa dingding para sa mga anchor channel, mahalagang sumunod sa mga lokal na code ng gusali, regulasyon, at pamantayan. Ang mga alituntuning ito ay nagbibigay ng mga kinakailangan para sa kapasidad ng pagkarga, espasyo, at iba pang mga salik upang matiyak ang integridad ng istruktura at kaligtasan ng konstruksyon.

Get A Quote

◈

Wall Tie na Ginamit Para sa Anchor Channel are structural connection components designed to transfer loads between anchor channels embedded in concrete or masonry walls and the building structure. These ties provide a reliable interface between the anchor channel and the wall substrate, creating a secure fixing point for facade brackets, cladding systems, and building services. The wall ties are typically fabricated from stainless steel, offering corrosion resistance and long-term durability in both interior and exterior applications. The design incorporates a threaded stud, a bearing plate, and often a serrated interface to prevent loosening under vibration. Wall ties accommodate various wall thicknesses and substrate types, including brick, block, and concrete construction. Installation involves resin anchoring, mechanical expansion, or cast-in-place methods. These components are essential in modern construction for creating versatile, adjustable fixing points that can be accessed after concrete curing for subsequent installation of facade systems, mechanical equipment, or architectural features.

✦

Pagtitipon sa Wall Tie

Koneksyon ng anchor channel

Mga pangunahing pakinabang

Maraming gamit na substrate compatibility Gumagana sa ladrilyo, kongkretong bloke, ibinuhos na kongkreto, at pagmamason ng bato. Available ang mga adaptor para sa guwang at solidong substrate.

Paglipat ng positibong pagkarga Tinitiyak ng mekanikal na interlock sa pagitan ng tie at anchor channel ang direktang landas ng pagkarga mula sa harapan hanggang sa istraktura. Walang kinakailangang mga intermediate na bahagi.

Adjustable positioning Maaaring ilagay ang mga kurbatang sa mga variable na taas sa kahabaan ng anchor channel. Tumatanggap ng mga pagsasaayos ng field sa panahon ng pag-install.

tibay ng kaagnasan Ang hindi kinakalawang na asero na konstruksyon ay nagbibigay ng pangmatagalang proteksyon laban sa kaagnasan. Available ang 316L grade para sa mga agresibong kapaligiran.

Mga pagtutukoy ng produkto

◈ Laki ng thread M8 · M10 · M12 · M16 Sukat na magaspang na sinulid

◈ Haba ng stud 60 · 80 · 100 · 120 · 150 · 200 mm Available ang mga custom na haba

◈ Materyal na grado AISI 304 (1.4301) · AISI 316L (1.4404) Sumusunod ang EN 10088

◈ Plato ng tindig 40 x 40 mm · 50 x 50 mm · 60 x 60 mm Square o bilog na plato

◈ Kapasidad ng pag-load 8 · 12 · 18 · 25 kN (pull-out) Nakadepende sa substrate

◈ Paraan ng pag-angkla Resin · Mekanikal · Cast-in Pagpili na tukoy sa site

Sanggunian ng kapasidad ng pag-load

M10 resin anchor (kongkreto C25)

18.0 kN

M10 mechanical anchor (kongkreto)

14.5 kN

M12 resin anchor (brick masonry)

12.0 kN

M16 resin anchor (kongkreto C30)

25.0 kN

Mga sitwasyon ng aplikasyon

◊

Koneksyon ng anchor channel

Pag-install ng wall tie

◆ Maaliwalas na mga facade system na nangangailangan ng koneksyon ng anchor channel sa kongkreto o masonry wall

◆ Mga pag-install ng stone at terracotta cladding kung saan kinakailangan ang mga adjustable fixing point

◆ Mga serbisyo ng mabibigat na kagamitan at mekanikal na nakakabit sa mga konkretong istruktura

◆ Mga koneksyon sa istruktura ng tulay at lagusan kung saan kritikal ang pagganap ng seismic

◆ Pang-industriya na gusali at mga koneksyon sa istruktura ng bodega

Mga tala sa pag-install at engineering

Paghahanda ng substrate Ang diameter ng butas ay dapat tumugma sa mga detalye ng anchor system. Linisin nang husto ang butas para sa mga resin anchor. Pinakamababang distansya ng gilid 50 mm para sa kongkreto, 80 mm para sa pagmamason.

Paraan ng pag-angkla selection Mga anchor ng resin para sa matataas na karga at basag na kongkreto. Mga mekanikal na anchor para sa mga solidong substrate. Cast-in anchors para sa bagong construction. Tinutukoy ng mga kondisyon ng site ang pagpili.

Application ng metalikang kuwintas M10: 25-35 Nm, M12: 40-50 Nm, M16: 60-80 Nm. Gumamit ng naka-calibrate na torque wrench. Muling torque pagkatapos ng 48 oras para sa mga resin anchor.

Pagpapatunay ng kalidad Kinakailangan ang pull-out test sa 5% ng mga naka-install na ties bawat ASTM E488. Itala ang mga resulta ng pagsubok sa plano ng kalidad ng pag-install.

Mga madalas itanong

◈ Ano ang pagkakaiba sa pagitan ng isang wall tie at isang karaniwang anchor bolt?

Ang wall tie ay partikular na idinisenyo upang ikonekta ang isang anchor channel sa substrate ng gusali, na nagbibigay ng female thread interface para sa kasunod na bracket o equipment attachment. Ang karaniwang anchor bolt ay karaniwang nagbibigay ng direktang male thread fixing point. Kasama sa mga kurbatang pader ang isang bearing plate at inengineered upang maglipat ng mga load sa pagitan ng anchor channel at structure. Pinapayagan nila ang adjustable positioning sa kahabaan ng channel, na hindi posible sa direktang anchor bolts.

◈ Paano ko pipiliin ang tamang wall tie para sa iba't ibang substrate?

Para sa solidong kongkreto at pagmamason, angkop ang mga mechanical expansion anchor o resin anchor. Para sa hollow masonry (hal., block, brick na may voids), inirerekomenda ang mga resin anchor o sleeve anchor. Ginagamit ang mga cast-in anchor para sa bagong konstruksiyon. Tinutukoy ng lakas ng substrate ang laki ng anchor at lalim ng pagkaka-embed. Nagbibigay ang Jiangsu Aozheng Metal Products Co., Ltd. ng mga rekomendasyong tukoy sa substrate batay sa mga kinakailangan ng proyekto. Ang kumpanya ay nagtustos ng mga kurbatang pader para sa mga proyekto sa buong United States, Germany, Australia, Canada, at Middle East.

◈ Anong kapasidad ng pagkarga ang ibinibigay ng wall tie para sa mga facade system?

Ang mga wall ties ay nagbibigay ng mga katangiang pull-out capacities mula 8 kN (M8 resin sa low-strength masonry) hanggang 25 kN (M16 resin sa high-strength concrete). Para sa karaniwang mga kinakailangan sa pag-load ng bracket ng facade, ang M10 o M12 na mga tali na may mga resin anchor sa kongkreto ay nagbibigay ng sapat na kapasidad para sa karamihan ng mga aplikasyon. Nagbibigay ang Jiangsu Aozheng Metal Products Co., Ltd. ng mga istrukturang kalkulasyon at mga sertipiko ng pagkarga para sa bawat proyekto, na tinitiyak ang pagsunod sa mga pamantayan ng EN 1992-4 at EOTA.

◈ Maaari bang gamitin ang mga kurbatang pader sa mga seismic zone?

Oo. Ang mga wall ties na idinisenyo para sa mga seismic application ay kinabibilangan ng mga karagdagang feature gaya ng serrated interface plate at pinahabang lalim ng pagkaka-embed. Ang sistema ay sinubok sa bawat ICC-ES AC193 at AC308 para sa seismic performance. Ang Jiangsu Aozheng Metal Products Co., Ltd. ay nagbibigay ng seismic-rated wall ties na may kumpletong dokumentasyon ng pagsubok para sa mga proyekto sa mga rehiyong madaling lumindol. Ang taunang kapasidad ng produksyon ay lumampas sa 2,000 tonelada ng mga materyales sa gusali upang matugunan ang pandaigdigang pangangailangan.

Mga sukat ng HAZ METAL Special Screw:

Anchor Channel	Fig.	Mga sukat				Ang haba I [mm]
		b1	b2	k	ф
		[mm]
28/15	1	10	23	4	8	15-200
28/15	1	10	23	5	10	20-300
38/17	1	13	31	6	8	20-300
	1	13	31	6	10	20-300
	1	13	31	7	12	20-300
	1	13	31	7	16	20-300
40/12P 40/25 40/26P	2	14	35	7,5	10	20-300
	2	14	35	7,5	12	20-300
	2	14	34	8,5	16	20-300
49/30 50/30P 52/34P 54/33	2	13	43,3	10	10	20-300
	2	13	43,3	10	12	20-300
	2	17	43,3	11	16	20-300
	2	21	43,3	12	20	30-300
72/49	2	23	58	14	20	50-300
	2	25	58	16	24	50-300
	2	31	58	20	30	50-300

HWT-B Wall Tie:

Code ng Produkto	Projection- 20 (K mm)	Cavity_ 20 (C mm)	Ang haba (L mm)	Tensile Load F (kN)	Distansya sa gilid (ar mm)	Slotted Hole （mm)
HWT-B-28-75	75	25	115	3.5	50	11x55
HWT-B-28-100	100	50	140
HWT-B-28-125	125	75	165
HWT-B-28-150	150	100	190
HWT-B-28-175	175	125	215
●Para magamit sa mga HMPR-28/15 channel at HTB-28 M10x40 T Bolts.
HWT-B-38-100	100	25	145	7.0	75	13x55
HWT-B-38-125	125	50	165
HWT-B-38-150	150	75	195
HWT-B-38-175	175	100	220
●Para magamit sa mga HMPR-38/17 channel at HTB-38 M12x50 T Bolts.

HWT-U Wall Tie：

Code ng Produkto	Projection- 20 (K mm)	Cavity_ 20 (C mm)	Ang haba (L mm)	Tensile Load lahat.F (kN)	Distansya sa gilid (ar mm)	Slotted Hole （mm)
HWT-U-38-200	200	125	245	7.0	75	13x60
HWT-U-38-225	225	150	270
HWT-U-38-250	250	175	295
●Para magamit sa mga HMPR-38/17 channel at HTB-38 M12x50 T Bolts.
HWT-U-49-200	200	50	245	12.0	150	17x60
HWT-U-49-225	225	75	270
HWT-U-49-250	250	100	295
HWT-U-49-275	275	125	320
HWT-U-49-300	300	150	345
●Para magamit sa mga HMPR-49/30 channel at HTB-49 M16x60 T Bolts.

HWT-Wall Tie:

Code ng Produkto	Projection- 20 (K mm)	Cavity_ 20 (C mm)	Ang haba (L mm)	Tensile Load lahat.F (kN)	Distansya sa gilid (ar mm)	Slotted Hole （mm)
HWT - 28-50	50	0	90	3.5	50	11x55
HWT - 28-75	75	25	115
HWT - 28-100	100	50	140
HWT - 28-125	125	75	165
HWT - 28-150	150	100	190
HWT - 28-175	175	125	215
HWT - 28-200	200	150	240
●Para magamit sa HMPR -28/15 channel at HTB-28/15-M10x40 T Bolts.
HWT - 38-75	75	0	115	7.0	75	13x55
HWT - 38-100	100	25	140
HWT - 38-125	125	50	165
HWT - 38-150	150	75	190
HWT - 38-175	175	100	215
HWT - 38-200	200	125	240
●Para magamit sa mga HMPR-38/17 channel at HTB-38/17-M12x50 T Bolts.
