Pagkuha ng Facade Cladding System: Mga Pangunahing Parameter na Isasama sa Mga Dokumento ng RFQ

Ang pag-shortlist ng isang supplier ng facade cladding system na walang kumpletong kahilingan para sa quotation ay ang pinakamahal na shortcut sa facade procurement. Sa isang proyektong komersyal sa baybayin, inihambing ng isang kontratista ang tatlong halos magkaparehong panipi para sa mga bracket ng cladding ng natural na bato at pinili ang pinakamababang presyo; ang mga bahagi ay dumating sa zinc-plated na bakal sa halip na 304 hindi kinakalawang na grado sa mga guhit na istruktura, at ang paglamlam ng kalawang ay lumitaw sa loob ng anim na taon. Ang Jiangsu Aozheng Metal Products Co., Ltd., isang tagagawa ng mga cast-in na anchor channel, cladding support bracket, undercut anchor, at precast concrete fixing accessories, ay nakikita ang pattern na ito na umuulit sa tuwing inaalis ng RFQ ang mga teknikal na parameter. Tinutukoy ng artikulong ito ang mga punto ng pagsukat na nabibilang sa bawat facade cladding system na RFQ, mula sa mga halaga ng pag-load at mga grado ng materyal hanggang sa mga pagpapaubaya sa pagsasaayos at mga kinakailangan sa dokumentasyon.

Ginagawa ng RFQ ang Mga Kinakailangan sa Proyekto sa Mga Obligasyon ng Supplier

Ang RFQ ay ang teknikal na baseline ng kontrata ng isang cladding package. Ang bawat parameter na iyong aalisin ay isang desisyon na gagawin ng iyong supplier para sa iyo, kadalasan sa direksyon ng mas mababang gastos sa pagmamanupaktura.

Ang mga departamento ng pagmamanupaktura ay maaari lamang gumawa ng kung ano ang tinukoy ng dokumento ng panipi. Kung ang RFQ ay hindi nagsasaad ng isang hindi kinakalawang na asero na grado, ang supplier ang magpepresyo ng grado na nanalo sa order, hindi ang grado na kailangan ng gusali. Ang parehong logic ay nalalapat sa bracket geometry, kapal ng coating, mga ulat ng pagsubok, at packaging.

• Structural load at kinakailangang resistances
• Grade ng materyal at sistema ng proteksyon sa ibabaw
• Geometry, hanay ng pagsasaayos, at mga sukat ng interface
• Kondisyon ng substrate at paraan ng pag-install
• Mga obligasyon sa dokumentasyon, pagsubok, at traceability

Mga Parameter ng Structural at Load

Ang mga halaga ng pag-load ay dapat na nakasulat bilang mga numero na may mga yunit, hindi bilang mga paglalarawan ng husay gaya ng mabigat o pamantayan. Kailangang sabihin ng RFQ kung aling paglaban ang hinihiling: katangian ng lakas o paglaban sa disenyo, at sa ilalim kung aling kadahilanan ng kaligtasan.

Kasama sa dead load ang kumpletong timbang ng panel, self-weight ng bracket, at anumang insulation build-up sa likod ng cladding. Ang load ng hangin, kadalasan ang namamahala na load sa matataas na facade, ay dapat ibigay bilang pressure o suction sa kilopascals para sa bawat facade zone. Ang mga kinakailangan sa seismic at thermal movement ay magpapasya kung ang support system ay nangangailangan ng mga slotted hole o sliding na koneksyon. Ang mga limitasyon sa pagpapalihis, na kadalasang ipinapahayag bilang isang fraction ng span gaya ng L/200, ay nagpoprotekta sa panel joint geometry.

Stainless Steel Adjustable L Angle Bracket para sa Cladding Systems Precision-engineered 3-axis adjustable bracket para sa ventilated facades, available sa AISI 304 o 316L, load-rated na hanggang 12 kN, compensates para sa substrate irregularities at thermal movement. Tingnan ang Produkto →

Grado ng Materyal at Proteksyon sa Ibabaw

Ang grado ng materyal ay isang pangako sa tibay. Ang pagpapaliban sa desisyong ito hanggang matapos ang yugto ng RFQ ay halos ginagarantiyahan ang pagpapalit, dahil ang presyon ng presyo ay nagtutulak sa supplier patungo sa pinakamurang haluang metal o patong na nakakatugon pa rin sa mga nakasulat na salita.

Ang mga hindi kinakalawang na asero na grado 304 at 316 ay ang dalawang pinakakaraniwang pagpipilian para sa facade cladding bracket at anchor channel. Ang Grade 316 ay nagdaragdag ng molibdenum, na nagpapahusay sa chloride resistance at ginagawa itong default para sa coastal at de-icing-salt environment. Ang hot-dip galvanized (HDG) na bakal ay karaniwang may zinc coating na 70 hanggang 85 micrometers at nababagay sa pang-industriya o low-moisture na mga proyekto sa loob ng bansa. Zinc-plated electro-galvanized parts ay inilaan pangunahin para sa panloob o pansamantalang protektadong mga kondisyon at mabilis na kalawang sa facade humidity cycle.

Ang pagpili ng materyal ay dapat suriin laban sa exposure zone bago ang sobre ay tender. Isang praktikal gabay sa pagpili ng hindi kinakalawang na asero cladding bracket isinasalin ang mga kondisyon ng pagkakalantad sa mga desisyon sa grado at mga pagsusuri sa pagkarga.

Geometry, Saklaw ng Pagsasaayos, at Mga Dimensyon ng Interface

Ang geometry ay nagpapasya kung ang isang bracket ay maaaring mai-install. Ang hanay ng pagsasaayos ay nagpapasya kung maaari itong ihanay sa site.

Kinokontrol ng kapal ng panel ang lapad ng slot o lalim ng kerf ng suporta. Ang mga natural na panel ng bato mula 20 hanggang 30 milimetro, mga ceramic na tile mula 10 hanggang 18 milimetro, at mga aluminyo na composite panel mula 3 hanggang 6 na milimetro bawat isa ay nangangailangan ng iba't ibang saklaw ng pagkakahawak. Dapat ding isaad ng RFQ ang haba ng bracket leg, pitch pitch, at compatibility ng mga sinulid na bahagi sa napiling anchor channel o T-bolt. Ang mga posisyon ng cast-in ay hindi kailanman perpekto, kaya tukuyin ang kinakailangang hanay ng pagsasaayos sa parehong patayo at pahalang na mga palakol sa millimeters, at kumpirmahin kung ibinibigay ito ng bracket sa pamamagitan ng mga may slotted na butas o sinulid na mga pagsingit.

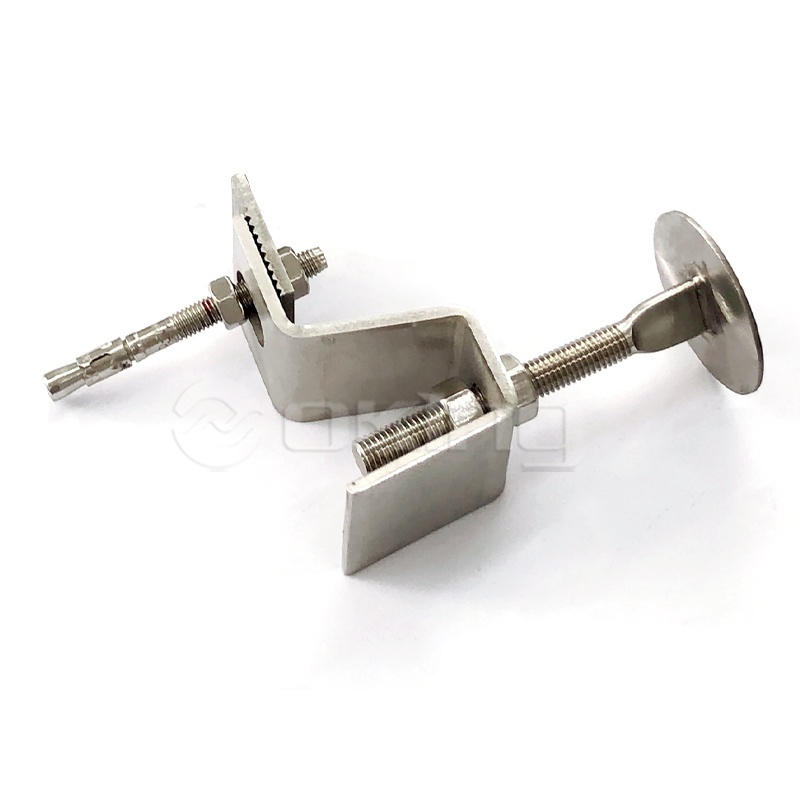

Stainless Steel Z Anchor para sa Stone Curtain Wall Systems Ang magkakaugnay na Z-shaped bracket ay nagbibigay ng secure na pagkakabit para sa stone at tile cladding, na lumalaban sa mga karga ng hangin at seismic forces. Angkop para sa hindi pantay na mga substrate na nangangailangan ng pagsasaayos ng field. Tingnan ang Produkto →

Kondisyon ng Substrate at Paraan ng Pag-install

Sinasagot ng mga cast-in at post-installed fixation system ang iba't ibang mga tanong sa istruktura. Dapat sabihin ng RFQ kung aling sistema ang ipinapalagay ng disenyo, dahil ang pagpapalit ng isa sa iba pang mga pagbabago sa gawi ng pagkarga, mga distansya sa gilid, at pagkakasunud-sunod ng pag-install.

Ang mga cast-in na anchor channel ay naka-embed sa kongkreto bago ibuhos at ito ang gustong solusyon para sa mabibigat na bato, terakota, at precast concrete na facade. Ang post-installed expansion, undercut, at chemical anchor ay idinaragdag sa ibang pagkakataon; Ang mga undercut na anchor ay ang karaniwang pagpipilian para sa mga basag na kongkreto at seismic na lugar. Dapat pangalanan ng RFQ ang klase ng lakas ng kongkreto, halimbawa C25/30, ang kapal ng miyembro, ang gilid at mga distansya sa pagitan, at ang kinakailangang kategorya ng pagganap para sa basag o hindi nabasag na kongkreto.

• Konkretong grado at pinakamababang kapal ng miyembro
• Distansya ng gilid at anchor spacing
• Bitak o hindi basag na pag-uuri ng kongkreto
• Paraan ng pagbabarena at pinahihintulutang kagamitan
• Kategorya ng pagganap ng sunog o seismic

Hot Dip Galvanized Cast-In Anchor Channel Naka-embed na channel para sa mabibigat na facade, available sa mga hot-rolled at cold-rolled na profile na may iba't ibang laki at load rating. Angkop para sa mga basag na kongkreto at seismic na rehiyon, na nagbibigay ng adjustable anchoring. Tingnan ang Produkto →

Ang pagpili ng channel ay depende sa uri ng profile, materyal, at anchoring geometry. Patnubay sa paano pumili ng cast-in anchor channel sumasaklaw sa hot-rolled versus cold-rolled differences at ang mga pamantayan sa pagpili na kabilang sa iyong RFQ.

Mga Kinakailangan sa Pagsunod, Dokumentasyon, at Paghahatid

Ang isang panipi na walang mga materyal na sertipiko at mga ulat ng pagsubok ay isang presyo, hindi isang panukala. Dapat ilista ng RFQ ang mga dokumentong magpapatunay na ang produkto ay kikilos ayon sa sinipi at gawin ang kanilang paghahatid bilang isang kondisyon ng pagtanggap.

Iniuugnay ng traceability ang naihatid na batch sa petsa ng paggawa nito at kasaysayan ng materyal. Kung wala ito, hindi matukoy o masusuri ang isang nabigong anchor habang nasa serbisyo pa ang facade.

1. Mga materyal na sertipiko para sa bawat grado na ginamit sa bracket o channel
2. I-load ang pagsubok o ulat ng static na pagkalkula na may tinukoy na mga kadahilanan sa kaligtasan
3. Ang ulat ng dimensional na inspeksyon na nagpapatunay sa mga nakasaad na pagpapahintulot
4. Pag-verify ng kapal ng coating o surface treatment
5. Packaging, pagmamarka, at incoterms para sa pagpapadala sa pag-export

Ang kumpletong RFQ ay ang pinakamurang instrumento sa pagkontrol ng kalidad sa isang facade project. Kino-convert nito ang isang ideya sa arkitektura sa mga maipapatupad na obligasyon ng supplier at pinipigilan ang mga pagpapalit ng materyal at geometry na nagdudulot ng karamihan sa mga pagkabigo sa cladding.

Mga Madalas Itanong sa Pagkuha ng Facade Cladding System

Aling mga parameter ang pinakamadalas na nawawala sa facade cladding RFQs?

Ang grado ng materyal at pagpapaubaya sa pagsasaayos ay ang dalawang pinakakaraniwang pagtanggal. Maraming RFQ ang nagpapangalan ng isang uri ng bracket ngunit hindi ang grade na hindi kinakalawang na asero o ang pinapayagang on-site na hanay ng pagsasaayos, na nagbibigay-daan sa mga supplier na malayang mag-quote ng mga bahagi na mas murang gawin sa halip na mga bahagi na tumutugma sa istraktura.

Dapat bang tukuyin ng RFQ ang isang hindi kinakalawang na asero na grado para sa bawat cladding bracket?

Ang bawat bracket ay nangangailangan ng isang tiyak na materyal na desisyon, ngunit ang sagot ay hindi palaging hindi kinakalawang na asero. Ang mga hot-dip galvanized bracket ay maaaring teknikal na sapat sa tuyong mga kondisyon sa loob ng bansa, habang ang coastal at industrial na facade ay karaniwang nangangailangan ng 304 o 316 stainless. Dapat na tahasang sabihin ng RFQ ang grado upang maihambing ang lahat ng mga panipi sa parehong batayan.

Paano mabe-verify ng isang mamimili ang data ng pagkarga na ibinibigay ng isang supplier?

Hilingin ang batayan ng mga nakasaad na halaga. Kasama sa isang maaasahang tugon ng RFQ ang isang ulat ng pagsubok, isang tala sa pagkalkula, o ang pamantayan kung saan sinubukan ang produkto, at malinaw na natutukoy nito ang mga katangiang halaga mula sa paglaban sa disenyo. Kung hindi maibigay ng isang supplier ang ebidensyang ito, ituring ang naka-quote na halaga ng pagkarga bilang hindi na-verify.

Ano ang dapat isama sa isang RFQ para sa mga cast-in na anchor channel?

Ang uri ng profile (hot-rolled o cold-rolled), materyal na grado, haba ng channel, detalye ng anchoring, katugmang laki ng T-bolt, direksyon ng pagkarga at mga distansya ng gilid, klase ng lakas ng kongkreto, at proteksyon sa kaagnasan. Sama-samang tinutukoy ng mga parameter na ito kung maaaring i-install at mai-angkla ang channel sa paglaban na inaasahan ng disenyo.
