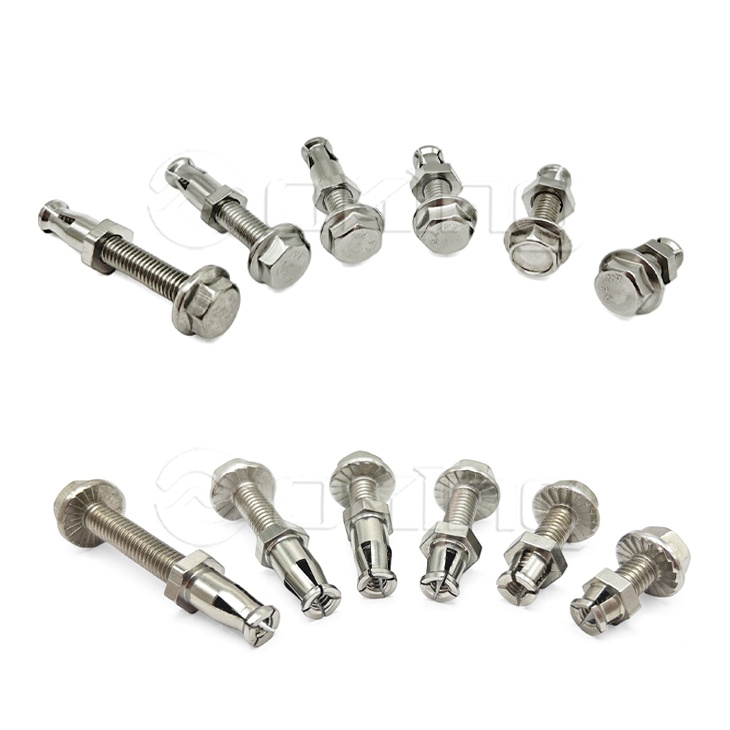

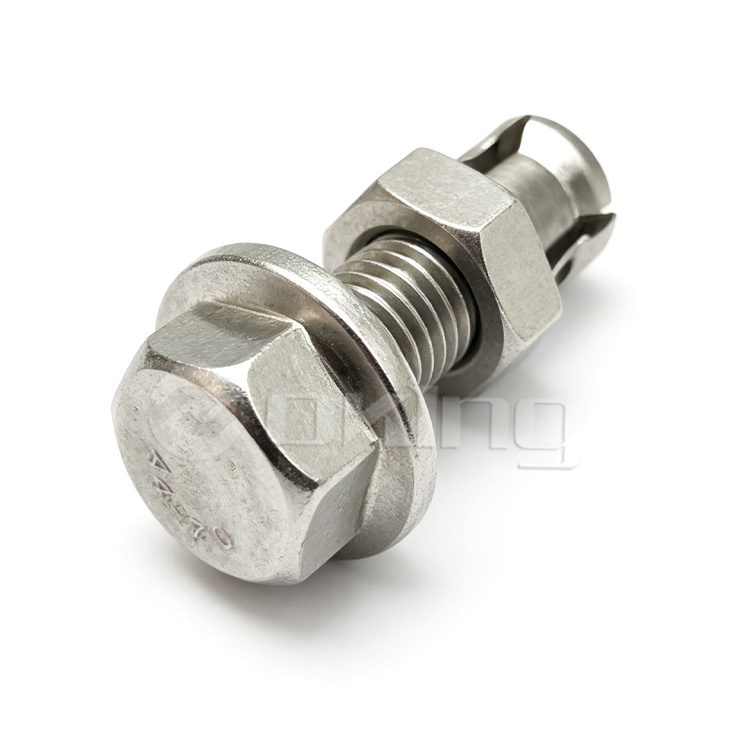

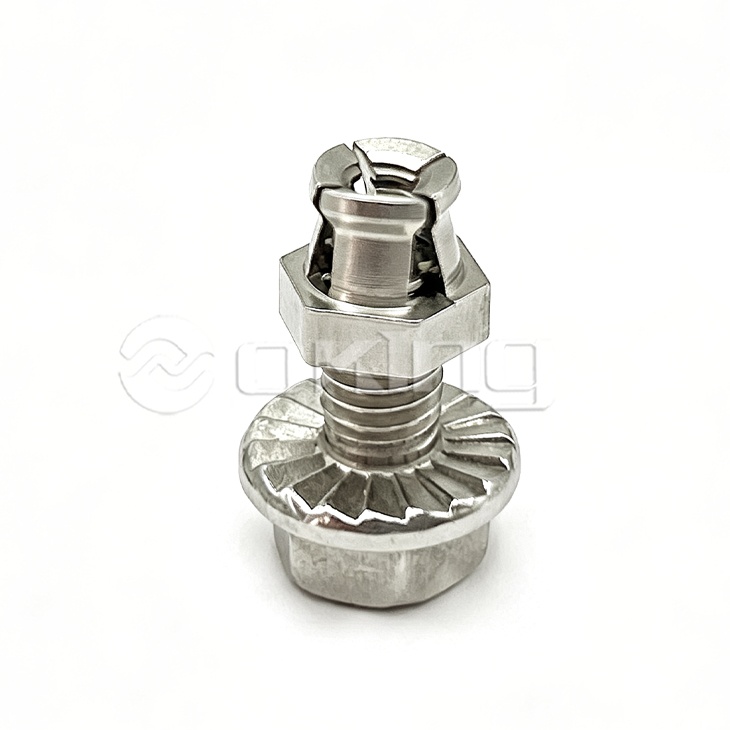

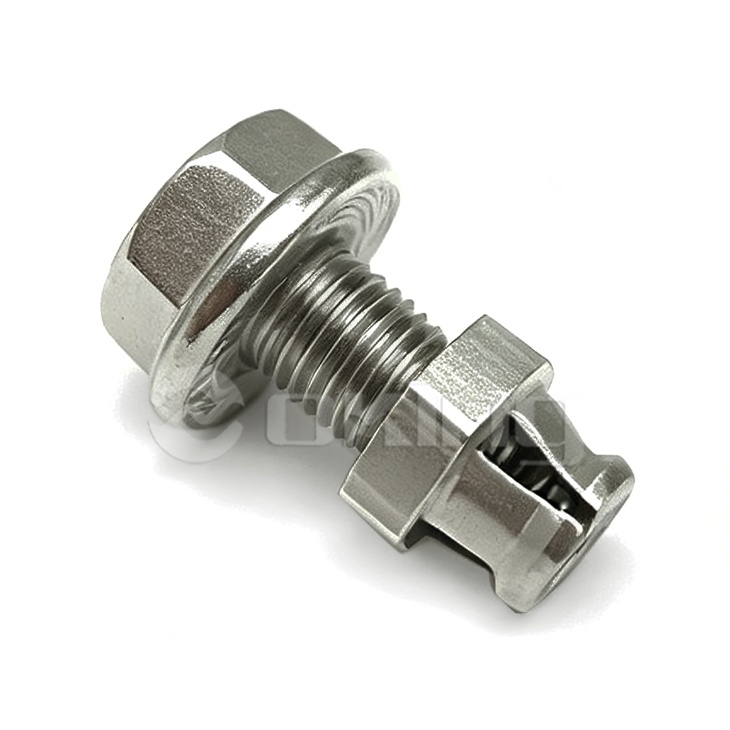

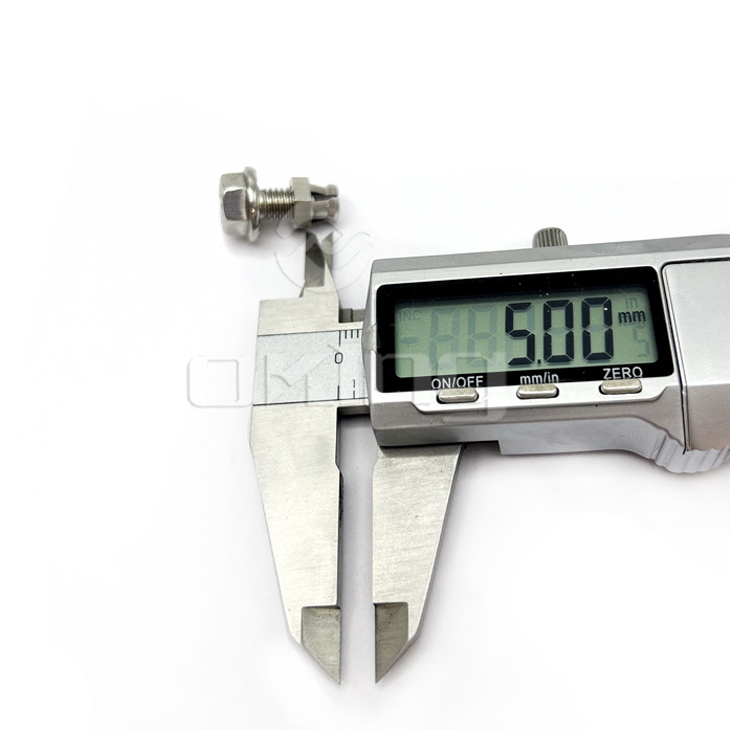

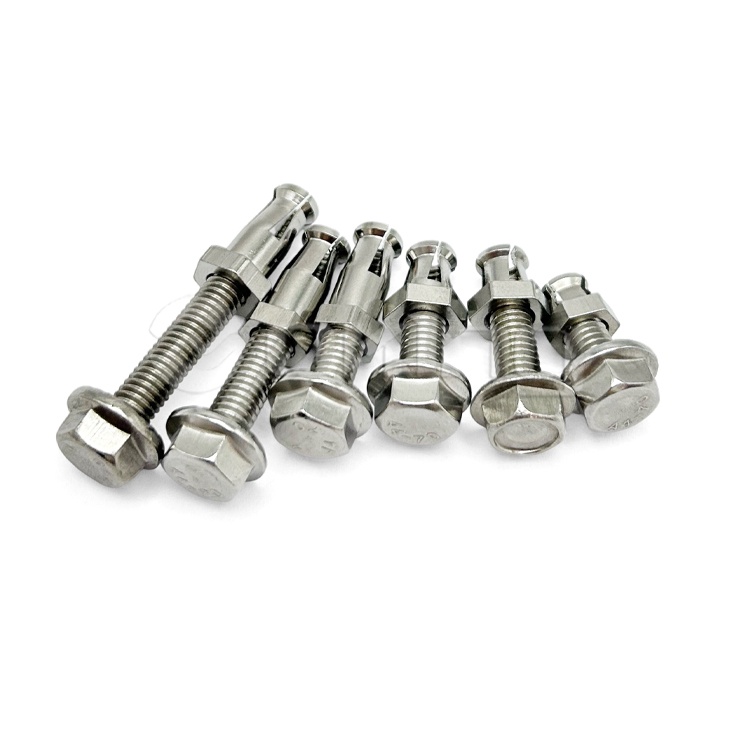

AOZ Stainless Steel M6x5mm Undercut Anchor, Hinterschnittanker Para sa Undercut Fixing Systems

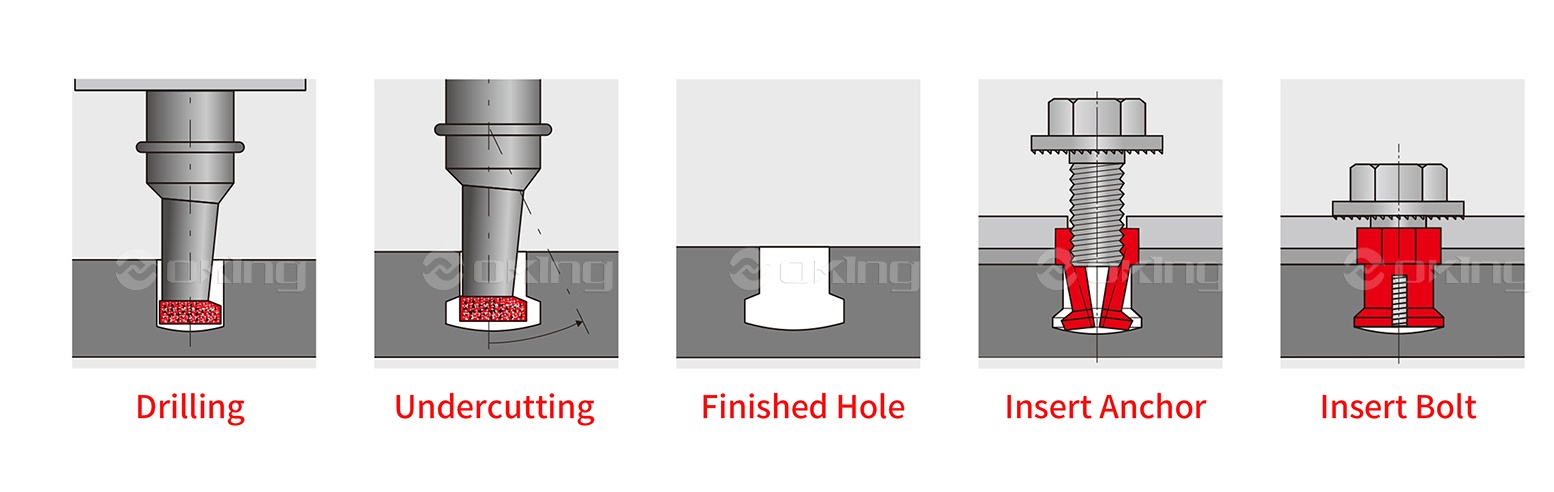

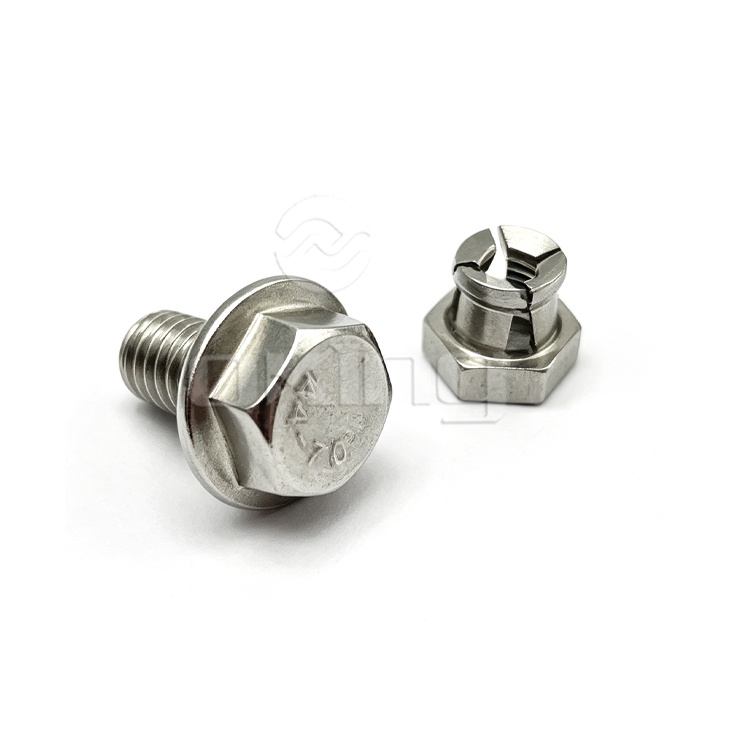

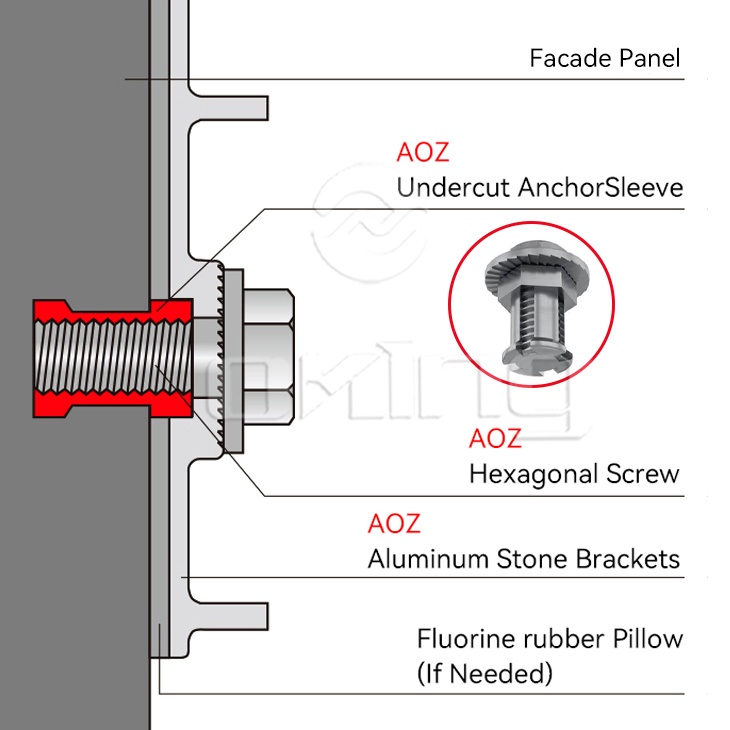

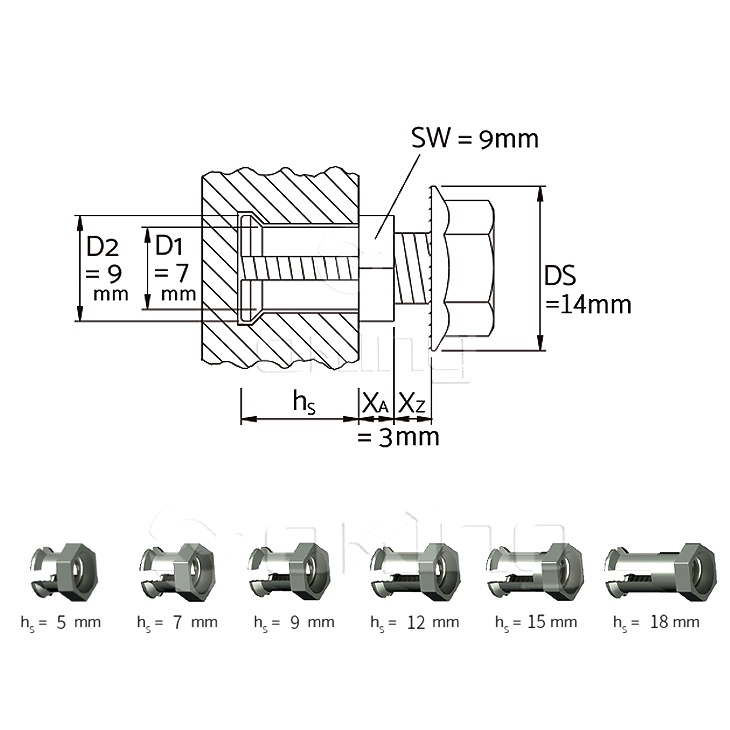

Screw-in undercut anchor ay isang sopistikado at maaasahang solusyon sa pangkabit, lalo na ang pinahahalagahan sa konstruksyon para sa kanilang mataas na pagganap sa hinihingi na mga aplikasyon. Ang gabay na ito ay susuriin ang kanilang mga mekanika, pag-install, pagganap, at pinakamainam na mga kaso ng paggamit. Ano ang a Screw-In Undercut Anchor ? A screw-in undercut anchor ay isang mekanikal na anchor na lumilikha ng interlock sa base na materyal sa pamamagitan ng pagbuo ng isang "undercut" na profile sa loob ng drilled hole. Hindi tulad ng mga expansion anchor na umaasa sa friction, nakukuha ng mga undercut na anchor ang kanilang hawak na kapangyarihan mula sa isang positibong mekanikal na koneksyon. Istraktura at Prinsipyo ng Paggawa Ang anchor ay karaniwang binubuo ng isang sinulid na baras o turnilyo na may espesyal na tip at isang katugmang manggas o elemento ng pagpapalawak. Sa panahon ng pag-install, ang isang pre-drilled hole ay nilikha, madalas na may pilot drill na sinusundan ng isang undercutting tool. Kapag ang anchor ay naka-screw sa butas, ang tip ay lumalawak o pumuputol sa base na materyal, na lumilikha ng isang reverse-cone na hugis o isang "undercut." Ang kakaibang hugis na ito ay nakakandado sa angkla sa kongkreto o pagmamason, na nagbibigay ng pambihirang kumpleto sa mga pull-out na load. Mga Naaangkop na Materyales Pangunahing idinisenyo ang mga screw-in undercut anchor para gamitin sa mga siksik at solidong materyales. Ang mga ito ay pinakakaraniwang ginagamit sa kongkreto (parehong basag at hindi basag) at ilang uri ng pagmamason . Ang disenyo ng mga ito ay ginagawa silang mga partikular na pangangailangan sa mga aplikasyon kung saan ang integridad ng mga bata materyal ay kritikal. Paghahambing sa Iba pang mga Anchor Mga wedge anchor: Ito ang mga expansion anchor na umaasa sa friction. Bagama't maaaring gaanong para sa maraming mga aplikasyon, nagbibigay sila ng malaking diin sa batayang materyal at hindi angkop para sa mga dynamic na load o malapit na mga pag-install kumpara sa mga undercut na anchor. Mga drop-in na anchor: Ito rin ay mga expansion anchor, na karaniwang ginagamit para sa mas magaan na mga kargada. Nag-aalok ang mga ito ng mas maraming lakas ng pull-out kaysa sa screw-in undercut anchor at hindi karaniwang inirerekomenda para sa heavy-duty o seismic application. Screw-in undercut anchor nag-aalok ng mahusay na pagganap sa mga tuntunin ng kapasidad ng pag-load, pinababang distansya sa gilid, at angkop para sa mga dynamic at seismic load dahil sa kanilang positibong mekanikal na interlock. Paano Mag-install ng Screw-In Undercut Anchor Ang wastong pag-install ay mahalaga upang matiyak ang pinakamataas na pagganap ng isang screw-in undercut anchor. Mga kinakailangang Tool Rotary hammer drill: Para sa paglikha ng paunang pilot hole. Undercutting drill bit: Isang espesyal na bit na idinisenyo upang lumikha ng undercut na profile sa ilalim ng butas. Mga tool sa paglilinis ng butas: Magsipilyo at mag-vacuum upang maalis ang mga labi mula sa drilled hole. Torque wrench: Upang matiyak na ang anchor ay mahigpit sa tinukoy na metalikang kuwintas ng tagagawa. Step-by-Step na Gabay sa Pag-install I-drill ang pilot hole: Gamit ang rotary hammer drill, lumikha ng pilot hole sa tinukoy na lalim. Linisin ang butas: Linisin nang lubusan ang butas gamit ang isang brush at vacuum upang alisin ang lahat ng alikabok at mga labi. Ito ay kritikal para mabuo nang tama ang undercut. Lumikha ng undercut: Ipasok ang espesyal na undercutting drill bit at patakbuhin ang drill ayon sa mga tagubilin ng gagawin upang gawin ang undercut na profile. Linisin muli ang butas: Ulitin ang proseso ng paglilinis upang matiyak na walang natitirang labi mula sa proseso ng undercutting. I-screw sa anchor: Ipasok ang screw-in undercut anchor sa inihandang butas at higpitan ito gamit ang torque wrench sa pagbibigay ng halaga ng torque. Habang hinihigpitan ang anchor, ang disenyo nito ay nakikipag-ugnayan sa undercut, na lumilikha ng mekanikal na interlock. Mga Karaniwang Pagkakamali sa Pag-install at Paano Ito Maiiwasan Hindi wastong paglilinis ng butas: Maaaring pigilan ng alikabok at mga labi ang undercut na mabuo nang maayos, na bahagyang binabawasan ang kapasidad ng pagkarga ng anchor. Laging linisin ang butas nang lubusan. Maling laki o uri ng drill bit: Ang paggamit ng maling drill bit o hindi paggamit ng undercutting bit ay makompromiso ang performance ng anchor. Palaging gamitin ang mga tool na tinukoy ng tagagawa. Over- o under-torquing: Ang paglalapat ng sobra o masyadong maliit na torque ay maaaring mangyari sa pagkabigo ng anchor. Gumamit ng naka-calibrate na torque wrench at sumunod sa mga tinukoy na halaga ng torque. Screw-In Undercut Anchor Load Capacity sa Performance Ang pagganap ng mga screw-in undercut anchor ay isang pangunahing dahilan para sa kanilang malawakang paggamit sa mga kritikal na aplikasyon. Static at Dynamic na Load Capacity Screw-in undercut anchor ipagmalaki ang mahusay static na kapasidad ng pagkarga , ibig sabihin ay makakayanan nila ang mga makabuluhang patuloy na pwersa nang walang pagpapapangit o pagkabigo. Higit pa rito, ang kanilang mekanikal na pagkakabit ay ginagawa silang lubos na lumalaban mga dynamic na load , gaya ng mga vibrations o paulit-ulit na stress, kung saan maaaring mabigo ang iba pang uri ng anchor dahil sa pagkapagod. Ang screw-in undercut anchor wind load capacity ay isa ring kritikal na pagsasaalang-alang para sa mga panlabas na aplikasyon, lalo na para sa mga facade system at solar panel mounting, kung saan dapat silang makatiis ng pagtaas ng pagtaas at pag-ilid ng pwersa. Pagganap ng Seismic Ang isa sa mga pinaka makabuluhang bentahe ng screw-in undercut anchor ay ang mga ito pagganap ng seismic . Ang mga ito ay madalas na idinisenyo at nasubok upang matugunan ang mga mahigpit na kinakailangan para sa seismic retrofitting at gamitin sa mga seismic zone . Ang kanilang ginagawang labanan ay tumatakbo at mapanatili ang integridad sa panahon ng mga seismic na kaganapan ay ginagawa silang isang ginustong pagpipilian para sa kritikal na imprastraktura. Temperatura at Epekto sa Kapaligiran sa Pagganap Ang mga salik sa kapaligiran ay maaaring makaapekto sa pagganap ng anchor. Ang screw-in undercut anchor fire resistance rating ay isang mahalagang pagsasaalang-alang sa mga gusali kung saan ang kaligtasan sa sunog ay pinakamahalaga. Ang mga anchor na gawa sa carbon steel ay mawawalan ng lakas sa mataas na temperatura, habang ang mga opsyon na hindi kinakalawang na asero ay nag-aalok ng mas mahusay na pagganap sa mga ganitong kondisyon. Bukod pa rito, ang screw-in undercut anchor corrosion resistance ay mahalaga para sa pangmatagalang tibay, lalo na sa kinakaing unti-unti na mga kapaligiran o panlabas na mga aplikasyon. Ang mga hindi kinakalawang na asero na anchor ay karaniwang ginustong sa ganitong mga kondisyon. Pinakamahusay na Mga Sitwasyon ng Aplikasyon Ang napakahusay na pagganap ng mga screw-in undercut anchor ay ginagawa itong perpekto para sa isang malawak na hanay ng mga hinihingi na aplikasyon. Mabigat na makinarya: Para sa pag-angkla ng mabibigat na kagamitan na bumubuo ng mga vibrations o ganap na ligtas na pangkabit. Mga pag-install sa itaas: Ang kanilang maaasahang lakas ng pull-out ay ginagawang perpekto para sa pagsususpinde ng mga tubo, duct, o iba pang elemento mula sa mga kisame. Mga seismic zone: Tulad ng nabanggit, ang kanilang seismic resistance ay nangyayari sa mga lugar na madaling kapitan ng lindol. Screw-in undercut anchor para sa mga facade system: Ang kanilang ginagawang humawak ng mga makabuluhang karga at ang kanilang maingat na pag-install ay ginagawa itong angkop para sa pag-secure ng mga facade ng arkitektura. Screw-in undercut anchor para sa pag-mount ng solar panel: Nagbibigay ang mga ito ng matatag at secure na pangkabit para sa mga arrays ng solar panel, na tinitiyak ang katatagan laban sa pagtaas ng hangin at iba pang puwersang pangkapaligiran. Screw-in undercut anchor para sa mga istrukturang bakal: Magagamit ang mga ito sa pag-angkla ng mga elemento ng bakal sa mga kongkretong pundasyon o iba pang konkretong sangkap. Screw-in undercut anchor sa precast concrete: Ang kanilang tumpak na pag-install at mataas na pagganap ay ginagawa silang angkop para sa pag-secure ng mga elemento sa loob o sa mga precast na kongkretong bahagi. Paano Piliin ang Tamang Screw-In Undercut Anchor? Ang pagpili ng tamang screw-in undercut anchor ay mahalaga para sa kaligtasan at pagganap. Mga Pangunahing Salik sa Pagpili Diameter at haba: Ang mga ito ay nakasalalay sa mga kinakailangan sa pagkarga at ang kapal ng base na materyal at ang kabit na nakakabit. Materyal: Carbon steel: Karaniwang galvanized o zinc-plated para sa proteksyon ng kaagnasan, na angkop para sa tuyo, panloob na kapaligiran. hindi kinakalawang na asero: Nag-aalok ng superior screw-in undercut anchor corrosion resistance , ginagawa itong perpekto para sa panlabas, kinakaing unti-unti, o mamasa-masa na kapaligiran. Mga kailangan sa pag-load: Palaging pumili ng anchor na may ligtas na working load capacity na lampas sa inaasahang static at dynamic na load. Uri ng batayang materyal: Tiyakin na ang anchor ay naaprubahan para sa paggamit sa partikular na uri ng kongkreto o pagmamason na ginagamit mo. Paano Matukoy ang Kalidad Maghanap ng mga anchor na nakakatugon sa mga kinikilalang internasyonal na pamantayan at sertipikasyon. Kabilang sa mga pangunahing sertipikasyon ang: ETA (European Technical Assessment): Nagsasaad ng pagsunud-sunod sa mga pamantayang European para sa mga konstruksiyon, kadalasang kinabibilangan ng mga partikular na pagtatasa para sa crack na kongkreto at pagganap ng seismic. ICC-ES (International Code Council Evaluation Service): Nagbibigay ng katibayan na ang isang produkto ay sumusunod sa mga code ng gusali sa North America. Tinitiyak ng mga certification na ito na ang anchor ay sumailalim sa mahigpit na pagsubok at nakakatugon sa mga partikular na pamantayan sa pagganap, na nagbibigay sa iyo ng tiwala sa kalidad at pagiging maaasahan nito.
